SRP-2305-10L-CC-MULTIDIM ist ein DALI-2-zertifizierter 10-W-LED-Treiber mit 1-Kanal-350-mA-Konstantstromausgang, der Betriebsstrom kann durch Werkseinstellung von 200mA-350mA eingestellt werden. Es ist mit 200-240VAC-Eingang ausgelegt. Der Leistungsfaktor des Treibers kann über 0,9 liegen und der Wirkungsgrad liegt über 80 %. Es ermöglicht sanftes und tiefes Dimmen auf 0,1% ohne Flackern und Brummgeräusche. 1 DALI-Adresse kann von DALI-Mastern automatisch vergeben werden. Dieser DALI-Treiber entspricht IEC62386-101:2014, 102:2014, 207 ed.2 und ist mit DALI-2-zertifizierten Anwendungscontrollern und Steuergeräten kompatibel.

Key-Facts:

Dimmbarer LED-Treiber mit DALI/Push+Triac+0/1-10V Dimmschnittstellen
220-240VAC Eingangsspannungsbereich
Ausgangsstrom 200mA-350mA über DIP-Schalter wählbar
1-Kanal 200mA bis 350mA Konstantstromausgang (Gesamtausgangsleistung bis zu 10W)
Klasse 2 Netzteil, komplett isoliertes Kunststoff Gehäuse
Hoher Leistungsfaktor und Effizienz
Eingebaute DALI Schnittstelle

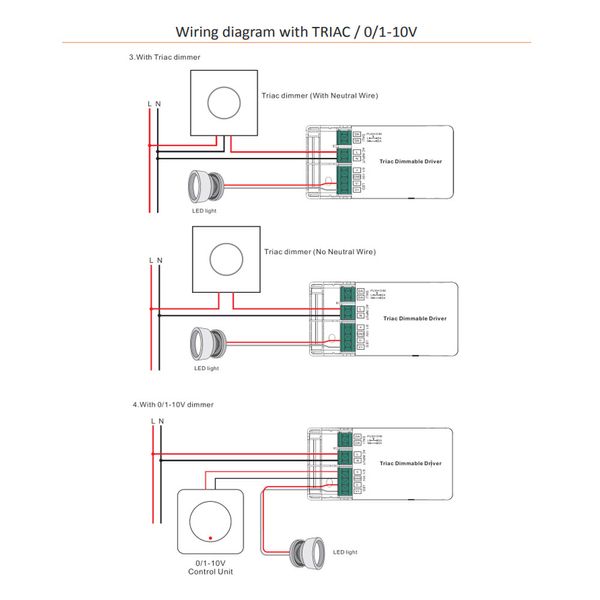

Kompatibel mit universellen Triac-Dimmern
Kompatibel mit universellen 0/1-10V Dimmern
Allgemein kompatibel mit DALI Mastern, welche DT6 Kommandos unterstützen
10%-100% =Analoge Stromregelung, kein PWM-Ausgang, flackerfrei (1%-10% = PWM dimmung 1.5kHz)
IP20 Schutzklasse, passen für Indoor Lighting Projekte

Lieferumfang:

1x Sunricher LED Treiber SRP-2305, 10W, Multidimm Single Color
1x Anleitung

ELEKTRONIK

Produkttyp: LED-Treibernetzgerät
Spannungsbereich: 200-240V AC
Frequenzbereich: 50/60Hz
Leistungsfaktor: (typ.) > 0,9
Wirkungsgrad: typ. > 80% @ 230VAC
Einschaltstrom: (typ.) KALTSTART max. 2A bei 230VAC
Eingangsstrom: 55mA @ 230VAC
Ausgang Nennleistung max. 10W
Dimmschnittstelle: DALI/Push+Triac+0/1-10V
Dimmbereich: 1% - 100%
Dimming Methode: Amplitude Dimming (PWM Dimming unter 10% / 1,5kHz)
Schutz:
- Kurzschluss, erholt sich automatisch, nachdem der Fehlerzustand behoben wurde
- Übertemperatur, erholt sich automatisch, nachdem der Fehlerzustand behoben wurde
Sicherheitsnormen ENEC EN61347-1, EN61347-2-13 genehmigt
DALI-Standards IEC 62386-101, IEC 62386-102, IEC 62386-207
Spannungsfestigkeit I/P-O/P: 3,75 KVAC
Schutzklasse: IP20

WEITERE DATEN

Materialien: Kunststoff
Gehäusefarbe: Weiss
Arbeitstemperatur: -20°C - + 45°C
max. Gehäusetemperatur: 85 °C
Arbeitsfeuchtigkeit: 10 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur: -40°C - +80°C
Lagerfeuchtigkeit: 10 % - 95 % RH

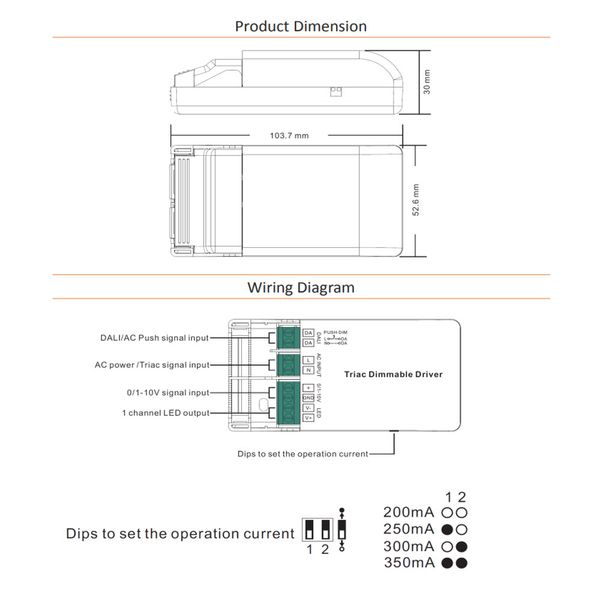

Dimensionen: 103.7 x 52.9 x 30 mm (lxbxh)
Gewicht: 120 g
Garantie: 2 Jahre

Sunricher LED Vorschaltgerät SRP-2305 10W 200-350mA 6-42V IP20 DALI/Push+Triac+0/1-10V Single Color
